เหตุใดจึงเลือกใช้วาล์วปีกผีเสื้อเยื้องศูนย์คู่ในการใช้งานสถานีสูบน้ำ

สถานีสูบน้ำมีความต้องการใช้งานระบบวาล์วสูงกว่าท่อส่งแบบแรงโน้มถ่วงทั่วไปมาก รอบการเริ่มต้นและปิดเครื่องบ่อยครั้ง ความผันผวนของแรงดัน และการควบคุมการไหลที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ ล้วนต้องการวาล์วที่มีประสิทธิภาพการปิดผนึกที่มั่นคงและลักษณะการทำงานที่เชื่อถือได้

ด้วยเหตุนี้ วาล์วผีเสื้อเยื้องศูนย์คู่ มีการใช้กันอย่างแพร่หลายในระบบส่งน้ำของเทศบาล สถานีสูบน้ำชลประทาน ระบบหมุนเวียนน้ำหล่อเย็น และท่อสาธารณูปโภคทางอุตสาหกรรม

เมื่อเปรียบเทียบกับวาล์วปีกผีเสื้อแบบรวมศูนย์ การออกแบบเยื้องศูนย์คู่ให้แรงบิดในการทำงานที่ต่ำกว่า ลดการสึกหรอของเบาะนั่ง และความน่าเชื่อถือในระยะยาวที่ดีขึ้นสำหรับการใช้งานสถานีปั๊มขนาดกลางและขนาดใหญ่

แรงบิดในการทำงานที่ต่ำกว่าสำหรับท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่

หนึ่งในความท้าทายหลักในระบบสถานีปั๊มคือแรงบิดในการทำงาน โดยเฉพาะใน DN800 และท่อขนาดใหญ่

ในสถานีสูบน้ำหลายแห่งในเทศบาล แอคทูเอเตอร์ขนาดใหญ่หรือการทำงานของกระปุกเกียร์ที่ไม่เสถียรสามารถเพิ่มข้อกำหนดในการบำรุงรักษาและส่งผลต่อประสิทธิภาพของวาล์วในระหว่างรอบการทำงานบ่อยครั้ง

เนื่องจากแผ่นดิสก์เคลื่อนออกจากบ่าซีลระหว่างการเปิด วาล์วปีกผีเสื้อเยื้องศูนย์คู่จึงช่วยลดแรงเสียดทานของบ่าวาล์วโดยไม่จำเป็นระหว่างการทำงาน ซึ่งช่วยลดแรงบิดในการทำงานเมื่อเทียบกับการออกแบบแบบศูนย์กลางทั่วไป

สำหรับท่อส่งน้ำที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ สิ่งนี้มีความสำคัญอย่างยิ่งเมื่อเลือก:

• กระปุกเกียร์หนอน
• แอคชูเอเตอร์ไฟฟ้า
• ระบบควบคุมระยะไกล

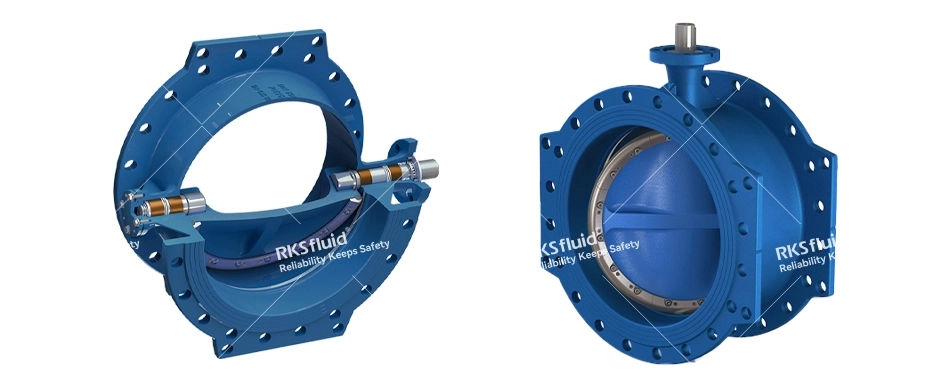

อาร์เคฟลูอิด วาล์วปีกผีเสื้อเยื้องศูนย์คู่ซีรีส์ Athena มีจำหน่ายตั้งแต่ DN150 ถึง DN1800 และรองรับการกำหนดค่าการติดตั้งแอคชูเอเตอร์ ISO 5211 สำหรับกระปุกเกียร์และระบบอัตโนมัติ

สำหรับระบบแรงดันสูง การกำหนดค่า PN40 แบบกำหนดเองก็มีให้ใช้งานที่เลือกไว้เช่นกัน

ความน่าเชื่อถือที่ดีขึ้นในการทำงานปั๊มบ่อยครั้ง

สถานีสูบน้ำมักจะประสบกับการทำงานของวาล์วซ้ำๆ ในระหว่าง:

• ปั๊มสตาร์ท
• การปิดปั๊ม
• การปรับสมดุลการไหล
• การแยกตัวฉุกเฉิน

ในสภาวะเหล่านี้ การเสียดสีเบาะนั่งที่มากเกินไปสามารถเร่งการสึกหรอของซีลในวาล์วผีเสื้อทั่วไปได้

โครงสร้างเยื้องศูนย์กลางสองเท่าช่วยลดการสัมผัสอย่างต่อเนื่องระหว่างแผ่นดิสก์และที่นั่งซีลระหว่างการทำงาน ช่วยปรับปรุงอายุการใช้งานของที่นั่งและเสถียรภาพในการปิดผนึกในระยะยาว

สิ่งนี้มีประโยชน์อย่างยิ่งสำหรับ:

• สถานีสูบน้ำเทศบาล
• ระบบชลประทาน
• เครือข่ายการไหลเวียนของน้ำหล่อเย็น
• ห้องปั๊มป้องกันอัคคีภัย

ปรับปรุงประสิทธิภาพภายใต้สภาวะไฟกระชาก

ค้อนน้ำและแรงดันไฟกระชากเป็นความเสี่ยงที่พบบ่อยในระบบสูบน้ำทางไกล

ความเร็วในการปิดวาล์วที่ไม่เหมาะสมหรือการควบคุมแอคทูเอเตอร์ที่ไม่เสถียรอาจทำให้เกิดความผันผวนของแรงดันภายในท่ออย่างกะทันหัน โดยเฉพาะอย่างยิ่งในระบบส่งน้ำที่มีเส้นผ่านศูนย์กลางขนาดใหญ่

ในการออกแบบสถานีปั๊มในทางปฏิบัติ ความเสถียรของแรงบิดของวาล์วและคุณลักษณะการปิดแบบควบคุมมักจะมีความสำคัญมากกว่าประสิทธิภาพการปิดระบบแบบธรรมดา

โดยทั่วไปจะเลือกใช้วาล์วผีเสื้อเยื้องศูนย์คู่เนื่องจากมี:

• การเปิดและปิดที่ราบรื่นยิ่งขึ้น
• ลดการเสียดสีเบาะระหว่างการเคลื่อนไหว
• เข้ากันได้ดียิ่งขึ้นกับกระปุกเกียร์และการควบคุมแอคชูเอเตอร์
• ประสิทธิภาพที่เสถียรยิ่งขึ้นในการทำงานรอบสูง

สำหรับโครงการน้ำประปาขนาดใหญ่ของเทศบาล ปัจจัยเหล่านี้ส่งผลโดยตรงต่อความน่าเชื่อถือในการปฏิบัติงานในระยะยาว

ใช้งานได้จริงกับระบบน้ำที่มีเส้นผ่านศูนย์กลางขนาดใหญ่

เมื่อเปรียบเทียบกับวาล์วประตู วาล์วปีกผีเสื้อเยื้องศูนย์คู่มีข้อดีในทางปฏิบัติหลายประการสำหรับท่อส่งสถานีปั๊มขนาดกลางและขนาดใหญ่:

• มิติการเผชิญหน้าสั้นลง
• น้ำหนักโดยรวมลดลง
• การติดตั้งที่ง่ายขึ้น
• ลดความต้องการพื้นที่สาธารณะ
• โหลดแอคชูเอเตอร์ที่ต่ำกว่า

นี่คือเหตุผลหนึ่งว่าทำไมจึงมีการใช้กันอย่างแพร่หลายใน:

• โรงบำบัดน้ำ
• ระบบส่งน้ำดิบ
• สถานีสูบน้ำชลประทาน
• ระบบน้ำหล่อเย็นอุตสาหกรรม
• โครงการโครงสร้างพื้นฐานของเทศบาล

ซีรีส์ Athena ผลิตขึ้นตามมาตรฐาน EN 593 และ EN1074-1/2 พร้อมการเชื่อมต่อหน้าแปลนคู่ตามมาตรฐาน EN1092

วัสดุตัวเครื่องและแผ่นดิสก์ที่มีจำหน่าย ได้แก่:เหล็กดัด, EN-GJS-500-7, CF8, CF8M
ตัวเลือกการปิดผนึกเบาะนั่ง ได้แก่ EPDM และ NBR ขึ้นอยู่กับคุณภาพน้ำและสภาพการทำงาน

การเลือกแอคชูเอเตอร์และกระปุกเกียร์ยังคงมีความสำคัญ

สำหรับวาล์วปีกผีเสื้อ DN1200 และวาล์วปีกผีเสื้อขนาดใหญ่ ควรประเมินขนาดแอคชูเอเตอร์ร่วมกับ:

• สภาวะแรงดันท่อ
• ข้อกำหนดความเร็วในการปิด
• กลยุทธ์การป้องกันไฟกระชาก
• ความถี่ในการทำงาน

ในโครงการสถานีสูบน้ำหลายแห่ง ขนาดของแอคชูเอเตอร์ที่ไม่เหมาะสมอาจทำให้เกิดการทำงานที่ไม่เสถียรหรือมีการโหลดแรงบิดมากเกินไปในระหว่างสภาวะการปิดเครื่องฉุกเฉิน

ซีรีส์ Athena รองรับการกำหนดค่ากระปุกเกียร์และแอคชูเอเตอร์ไฟฟ้าสำหรับการใช้งานท่อส่งน้ำขนาดกลางและขนาดใหญ่ รวมถึงโซลูชันเสริม IP68 สำหรับสภาพแวดล้อมกลางแจ้งที่มีความต้องการสูง

ในระบบสถานีปั๊มสมัยใหม่ การเลือกวาล์วมีความสัมพันธ์อย่างใกล้ชิดกับความเสถียรของแรงบิด การควบคุมไฟกระชาก ข้อกำหนดในการบำรุงรักษา และความน่าเชื่อถือในการปฏิบัติงานในระยะยาว

สำหรับท่อส่งน้ำที่มีเส้นผ่านศูนย์กลางขนาดกลางและขนาดใหญ่ วาล์วปีกผีเสื้อเยื้องศูนย์คู่จะให้ความสมดุลในทางปฏิบัติระหว่างประสิทธิภาพการซีล ประสิทธิภาพการทำงาน และต้นทุนตลอดอายุการใช้งาน
