لماذا تُفضل صمامات الفراشة ذات المحورين غير المركزيين في تطبيقات محطات الضخ

تفرض محطات الضخ متطلبات تشغيلية أعلى بكثير على أنظمة الصمامات مقارنة بخطوط أنابيب الجاذبية التقليدية. تتطلب دورات بدء التشغيل والإيقاف المتكررة، وتقلبات الضغط، والتحكم في التدفق ذو القطر الكبير، صمامات ذات أداء إغلاق مستقر وخصائص تشغيل موثوقة.

لهذا السبب، صمامات فراشة مزدوجة غريب الأطوار تستخدم على نطاق واسع في أنظمة نقل المياه البلدية، ومحطات ضخ الري، وأنظمة تداول مياه التبريد، وخطوط أنابيب المرافق الصناعية.

بالمقارنة مع صمامات الفراشة متحدة المركز، يوفر التصميم اللامركزي المزدوج عزم دوران تشغيل أقل، وتقليل تآكل المقعد، وموثوقية أفضل على المدى الطويل لتطبيقات محطات الضخ ذات القطر المتوسط ​​والكبير.

عزم دوران تشغيل أقل لخطوط الأنابيب ذات القطر الكبير

أحد التحديات الرئيسية في أنظمة محطات الضخ هو عزم الدوران التشغيلي، خاصة في خطوط الأنابيب DN800 والأكبر حجمًا.

في العديد من محطات الضخ البلدية، يمكن للمشغلات كبيرة الحجم أو التشغيل غير المستقر لعلبة التروس أن يزيد من متطلبات الصيانة ويؤثر على أداء الصمام أثناء دورات التشغيل المتكررة.

نظرًا لأن القرص يتحرك بعيدًا عن مقعد الغلق أثناء الفتح، فإن صمامات الفراشة اللامركزية المزدوجة تقلل من احتكاك المقعد غير الضروري أثناء التشغيل. وهذا يساعد على تقليل عزم الدوران التشغيلي مقارنة بالتصميمات التقليدية متحدة المركز.

بالنسبة لخطوط أنابيب نقل المياه ذات القطر الكبير، يصبح هذا مهمًا بشكل خاص عند اختيار:

• علب التروس الدودية
• المحركات الكهربائية
• أنظمة التحكم عن بعد

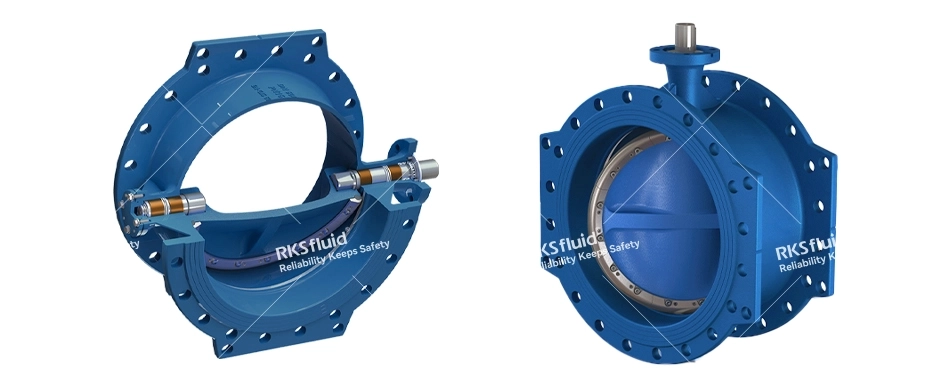

سائل آر إكس تتوفر صمامات الفراشة اللامركزية المزدوجة من سلسلة Athena من DN150 إلى DN1800 وتدعم تكوينات تركيب المحرك ISO 5211 لعلبة التروس وأنظمة التشغيل الآلي.

بالنسبة لأنظمة الضغط العالي، تتوفر أيضًا تكوينات PN40 المخصصة لتطبيقات محددة.

موثوقية أفضل في التشغيل المتكرر للمضخة

غالبًا ما تواجه محطات الضخ تشغيلًا متكررًا للصمام أثناء:

• بدء تشغيل المضخة
• اغلاق المضخة
• موازنة التدفق
• العزلة الطارئة

في هذه الظروف، يمكن أن يؤدي الاحتكاك المفرط للمقعد إلى تسريع تآكل الختم في صمامات الفراشة التقليدية.

يقلل الهيكل اللامركزي المزدوج من الاتصال المستمر بين القرص ومقعد الختم أثناء التشغيل، مما يساعد على تحسين عمر المقعد واستقرار الختم على المدى الطويل.

وهذا مفيد بشكل خاص لـ:

• محطات ضخ المياه البلدية
• أنظمة الري
• شبكات توزيع مياه التبريد
• غرف مضخات الحماية من الحرائق

تحسين الأداء في ظل ظروف الطفرة

تعتبر المطرقة المائية والضغط المفاجئ من المخاطر الشائعة في أنظمة الضخ لمسافات طويلة.

يمكن أن تؤدي سرعة إغلاق الصمام غير المناسبة أو التحكم غير المستقر في المحرك إلى تقلبات مفاجئة في الضغط داخل خط الأنابيب، خاصة في أنظمة نقل المياه ذات القطر الكبير.

في التصميم العملي لمحطة الضخ، غالبًا ما يكون استقرار عزم دوران الصمام وخصائص الإغلاق المتحكم فيها أكثر أهمية من أداء الإغلاق البسيط.

عادةً ما يتم اختيار صمامات الفراشة اللامركزية المزدوجة لأنها توفر:

• عملية فتح وإغلاق أكثر سلاسة
• تقليل احتكاك المقعد أثناء الحركة
• توافق أفضل مع علبة التروس والتحكم في المحرك
• أداء أكثر استقرارًا في التشغيل بالدورة العالية

بالنسبة لمشاريع المياه البلدية الكبيرة، تؤثر هذه العوامل بشكل مباشر على الموثوقية التشغيلية على المدى الطويل.

أكثر عملية لأنظمة المياه ذات القطر الكبير

بالمقارنة مع صمامات البوابة، توفر صمامات الفراشة اللامركزية المزدوجة العديد من المزايا العملية لخطوط أنابيب محطات الضخ ذات القطر المتوسط والكبير:

• أبعاد أقصر وجها لوجه
• انخفاض الوزن الإجمالي
• تركيب أسهل
• انخفاض متطلبات المساحة المدنية
• انخفاض تحميل المحرك

وهذا هو أحد أسباب استخدامها على نطاق واسع في:

• محطات معالجة المياه
• أنظمة نقل المياه الخام
• محطات ضخ الري
• أنظمة مياه التبريد الصناعية
• مشاريع البنية التحتية البلدية

تم تصنيع سلسلة Athena وفقًا لمعايير EN 593 وEN1074-1/2، مع وصلات مزدوجة الحافة وفقًا لمعايير EN1092.

تشتمل مواد الجسم والأقراص المتوفرة على: حديد الدكتايل، EN-GJS-500-7، CF8، CF8M
تشتمل خيارات إغلاق المقعد على EPDM وNBR اعتمادًا على جودة المياه وظروف التشغيل.

يظل اختيار المحرك وعلبة التروس أمرًا بالغ الأهمية

بالنسبة لصمامات الفراشة DN1200 والصمامات الفراشة الأكبر حجمًا، يجب دائمًا تقييم حجم المشغل جنبًا إلى جنب مع:

• ظروف ضغط خطوط الأنابيب
• متطلبات سرعة الإغلاق
• استراتيجية الحماية من الطفرة
• تردد التشغيل

في العديد من مشاريع محطات الضخ، يمكن أن يؤدي الحجم غير المناسب للمشغل إلى تشغيل غير مستقر أو تحميل عزم دوران زائد أثناء ظروف إيقاف التشغيل في حالات الطوارئ.

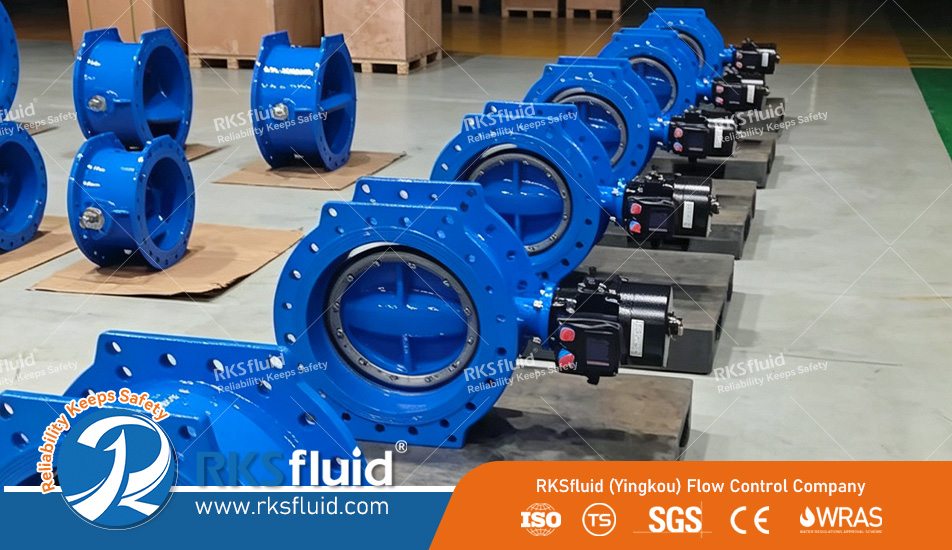

تدعم سلسلة Athena تكوينات علبة التروس والمشغلات الكهربائية لتطبيقات خطوط أنابيب المياه ذات القطر المتوسط ​​والكبير، بما في ذلك حلول IP68 الاختيارية للبيئات الخارجية الصعبة.

في أنظمة محطات الضخ الحديثة، يرتبط اختيار الصمام ارتباطًا وثيقًا باستقرار عزم الدوران، والتحكم في زيادة التيار، ومتطلبات الصيانة، والموثوقية التشغيلية على المدى الطويل.

بالنسبة لخطوط أنابيب المياه ذات القطر المتوسط ​​والكبير، توفر صمامات الفراشة اللامركزية المزدوجة توازنًا عمليًا بين أداء الختم وكفاءة التشغيل وتكلفة دورة الحياة.
