Warum doppelt exzentrische Absperrklappen in Pumpstationsanwendungen bevorzugt werden

Pumpstationen stellen wesentlich höhere betriebliche Anforderungen an Ventilsysteme als herkömmliche Freispiegelleitungen. Häufige Start- und Abschaltzyklen, Druckschwankungen und die Durchflussregelung großer Durchmesser erfordern Ventile mit stabiler Dichtleistung und zuverlässigen Betriebseigenschaften.

Aus diesem Grund, Doppelexzentrische Absperrklappen werden häufig in kommunalen Wasserübertragungssystemen, Bewässerungspumpstationen, Kühlwasserzirkulationssystemen und industriellen Versorgungsleitungen eingesetzt.

Im Vergleich zu konzentrischen Absperrklappen bietet die doppelexzentrische Konstruktion ein geringeres Betriebsdrehmoment, einen geringeren Sitzverschleiß und eine bessere Langzeitzuverlässigkeit für Pumpstationsanwendungen mit mittlerem und großem Durchmesser.

Geringeres Betriebsdrehmoment für Rohrleitungen mit großem Durchmesser

Eine der größten Herausforderungen bei Pumpstationssystemen ist das Betriebsdrehmoment, insbesondere bei DN800- und größeren Rohrleitungen.

In vielen kommunalen Pumpstationen können überdimensionierte Stellantriebe oder ein instabiler Getriebebetrieb den Wartungsaufwand erhöhen und die Ventilleistung bei häufigen Betriebszyklen beeinträchtigen.

Da sich die Scheibe beim Öffnen vom Dichtsitz entfernt, reduzieren doppelt exzentrische Absperrklappen unnötige Sitzreibung während des Betriebs. Dies trägt zu einem geringeren Betriebsdrehmoment im Vergleich zu herkömmlichen konzentrischen Konstruktionen bei.

Bei Wassertransportleitungen mit großem Durchmesser ist dies besonders wichtig bei der Auswahl von:

• Schneckengetriebe
• Elektrische Antriebe
• Fernbedienungssysteme

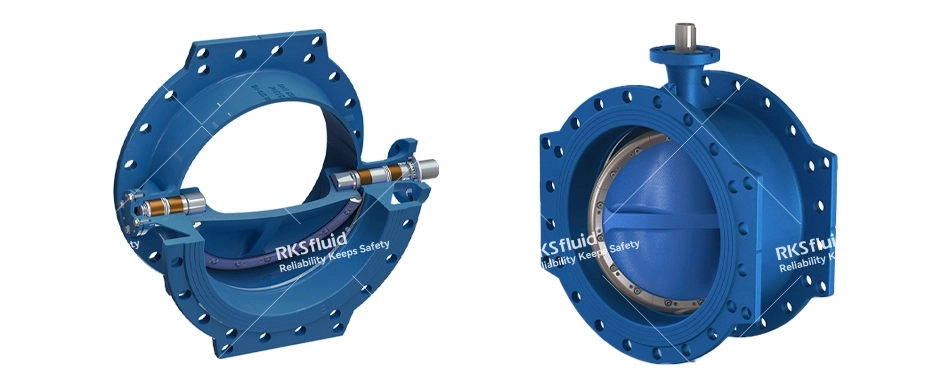

RKSfluid Doppelexzentrische Absperrklappen der Athena-Serie sind von DN150 bis DN1800 erhältlich und unterstützen Antriebsmontagekonfigurationen nach ISO 5211 für Getriebe- und Automatisierungssysteme.

Für Systeme mit höherem Druck sind für ausgewählte Anwendungen auch kundenspezifische PN40-Konfigurationen erhältlich.

Höhere Zuverlässigkeit bei häufigem Pumpenbetrieb

Bei Pumpstationen kommt es häufig zu wiederholten Ventilbetätigungen während:

• Pumpenstart
• Pumpenabschaltung
• Strömungsausgleich
• Notfallisolation

Unter diesen Bedingungen kann übermäßige Sitzreibung den Dichtungsverschleiß bei herkömmlichen Absperrklappen beschleunigen.

Die doppelte exzentrische Struktur minimiert den ständigen Kontakt zwischen der Scheibe und dem Dichtungssitz während des Betriebs und trägt so zur Verbesserung der Sitzlebensdauer und der langfristigen Dichtungsstabilität bei.

Dies ist besonders vorteilhaft für:

• Kommunale Wasserpumpstationen
• Bewässerungssysteme
• Kühlwasserzirkulationsnetze
• Brandschutzpumpenräume

Verbesserte Leistung unter Überspannungsbedingungen

Wasserschläge und Druckstöße sind häufige Risiken in Pumpsystemen über große Entfernungen.

Eine falsche Schließgeschwindigkeit des Ventils oder eine instabile Antriebssteuerung können zu plötzlichen Druckschwankungen in der Rohrleitung führen, insbesondere in Wasserübertragungssystemen mit großem Durchmesser.

Bei der praktischen Konstruktion einer Pumpstation sind Ventildrehmomentstabilität und kontrollierte Schließeigenschaften oft wichtiger als die einfache Absperrleistung.

Doppelexzentrische Absperrklappen werden häufig ausgewählt, weil sie Folgendes bieten:

• Sanfterer Öffnungs- und Schließvorgang
• Reduzierte Sitzreibung während der Bewegung
• Bessere Kompatibilität mit Getriebe- und Aktuatorsteuerung
• Stabilere Leistung im Hochtaktbetrieb

Bei großen kommunalen Wasserprojekten wirken sich diese Faktoren direkt auf die langfristige Betriebssicherheit aus.

Praktischer für Wassersysteme mit großem Durchmesser

Im Vergleich zu Absperrschiebern bieten Doppelexzenter-Absperrklappen mehrere praktische Vorteile für Pumpstationsleitungen mit mittlerem und großem Durchmesser:

• Kürzere Baulängen
• Geringeres Gesamtgewicht
• Einfachere Installation
• Reduzierter ziviler Platzbedarf
• Geringere Belastung des Aktuators

Dies ist einer der Gründe, warum sie häufig verwendet werden in:

• Wasseraufbereitungsanlagen
• Rohwasserübertragungssysteme
• Bewässerungspumpstationen
• Industrielle Kühlwassersysteme
• Kommunale Infrastrukturprojekte

Die Athena-Serie wird gemäß den Normen EN 593 und EN1074-1/2 hergestellt, mit Doppelflanschanschlüssen gemäß EN1092.

Zu den verfügbaren Gehäuse- und Scheibenmaterialien gehören: Sphäroguss, EN-GJS-500-7, CF8, CF8M
Zu den Sitzdichtungsoptionen gehören je nach Wasserqualität und Betriebsbedingungen EPDM und NBR.

Die Auswahl von Aktuator und Getriebe bleibt von entscheidender Bedeutung

Bei Absperrklappen DN1200 und größer sollte die Antriebsgröße immer zusammen mit Folgendem bewertet werden:

• Druckverhältnisse in der Pipeline
• Anforderungen an die Schließgeschwindigkeit
• Überspannungsschutzstrategie
• Betriebsfrequenz

Bei vielen Pumpstationsprojekten kann die falsche Dimensionierung des Stellantriebs zu einem instabilen Betrieb oder einer übermäßigen Drehmomentbelastung bei Notabschaltungen führen.

Die Athena-Serie unterstützt Getriebe- und Elektroantriebskonfigurationen für Wasserleitungsanwendungen mit mittlerem und großem Durchmesser, einschließlich optionaler IP68-Lösungen für anspruchsvolle Außenumgebungen.

In modernen Pumpstationssystemen hängt die Ventilauswahl eng mit der Drehmomentstabilität, der Druckstoßkontrolle, den Wartungsanforderungen und der langfristigen Betriebszuverlässigkeit zusammen.

Für Wasserleitungen mit mittlerem und großem Durchmesser bieten doppelt exzentrische Absperrklappen ein praktisches Gleichgewicht zwischen Dichtungsleistung, Betriebseffizienz und Lebenszykluskosten.
