ポンプ場用途でダブルエキセントリックバタフライバルブが選ばれる理由

ポンプ場では、従来の重力パイプラインよりもバルブ システムに対してはるかに高い運用上の要求が課せられます。頻繁な起動と停止のサイクル、圧力変動、大口径の流量制御には、安定したシール性能と信頼性の高い動作特性を備えたバルブが必要です。

このため、 ダブル偏心バタフライバルブ 都市送水システム、灌漑ポンプ場、冷却水循環システム、産業用ユーティリティパイプラインなどで広く使用されています。

同心バタフライ バルブと比較して、二重偏心設計により、中および大口径のポンプ ステーション用途において、作動トルクが低くなり、シートの摩耗が軽減され、長期信頼性が向上します。

大口径パイプラインの低い操作トルク

ポンプ ステーション システムの主な課題の 1 つは、特に DN800 以降のパイプラインにおける動作トルクです。

多くの自治体のポンプ場では、大型のアクチュエータや不安定なギアボックスの動作により、メンテナンスの必要性が増大し、頻繁な運転サイクル中にバルブの性能に影響を与える可能性があります。

開くときにディスクがシールシートから離れるため、二重偏心バタフライバルブが動作中の不要なシート摩擦を軽減します。これにより、従来の同心設計と比較して操作トルクが低減されます。

大口径の送水パイプラインの場合、以下を選択する際にこれが特に重要になります。

• ウォームギアボックス
• 電動アクチュエーター
• 遠隔制御システム

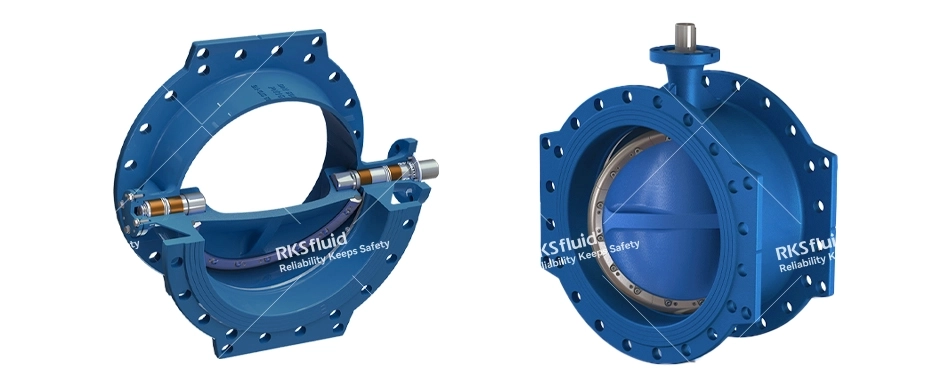

RKS流体 Athena シリーズの二重偏心バタフライ バルブは DN150 から DN1800 まで用意されており、ギアボックスおよびオートメーション システム用の ISO 5211 アクチュエータ取り付け構成をサポートしています。

高圧システムの場合は、選択した用途に合わせてカスタマイズされた PN40 構成も利用できます。

頻繁なポンプ動作における信頼性の向上

ポンプ ステーションでは、次のようなときにバルブが繰り返し作動することがよくあります。

• ポンプの起動
• ポンプの停止
• フローバランシング
• 緊急隔離

このような状況では、過度のシート摩擦により、従来のバタフライ バルブのシールの摩耗が加速する可能性があります。

二重偏心構造により、動作中のディスクとシールシート間の継続的な接触が最小限に抑えられ、シートの寿命と長期的なシール安定性が向上します。

これは特に次の場合に有益です。

• 地方自治体の給水ポンプ場
• 灌漑システム
• 冷却水循環ネットワーク
• 消防ポンプ室

サージ条件下でのパフォーマンスの向上

ウォーターハンマーとサージ圧力は、長距離のポンプシステムでは一般的なリスクです。

不適切なバルブ閉速度や不安定なアクチュエータ制御により、特に大口径の送水システムにおいて、パイプライン内で急激な圧力変動が発生する可能性があります。

実際のポンプ ステーションの設計では、多くの場合、単純な遮断性能よりもバルブ トルクの安定性と制御された閉鎖特性の方が重要です。

ダブル偏心バタフライ バルブは、以下の機能を備えているため、一般的に選択されます。

• 開閉動作がよりスムーズに
• 移動時のシート摩擦を軽減
• ギアボックスおよびアクチュエーター制御との互換性の向上
• ハイサイクル動作でも安定した性能を実現

大規模な都市水道プロジェクトの場合、これらの要因は長期的な運用の信頼性に直接影響します。

大口径給水システムにとってより実用的

ゲート バルブと比較して、二重偏心バタフライ バルブには、中径および大径のポンプ ステーションのパイプラインにいくつかの実用的な利点があります。

• 面間寸法の短縮
• 総重量の軽減
• より簡単な設置
• 民間スペース要件の削減
• アクチュエータ負荷の低減

これが、次の分野で広く使用されている理由の 1 つです。

• 水処理プラント
• 原水送水システム
• 灌漑ポンプ場
• 工業用冷却水システム
• 地方自治体のインフラプロジェクト

Athena シリーズは、EN 593 および EN1074-1/2 規格に従って製造され、EN1092 に準拠したダブル フランジ接続を備えています。

利用可能なボディとディスクの材質: ダクタイル鋳鉄、EN-GJS-500-7、CF8、CF8M
シートシールのオプションには、水質と動作条件に応じて EPDM と NBR があります。

アクチュエーターとギアボックスの選択は依然として重要です

DN1200 以上のバタフライ バルブの場合、アクチュエータのサイズは常に以下とともに評価する必要があります。

• パイプラインの圧力条件
• 閉まる速度の要件
• サージ保護戦略
• 動作周波数

多くのポンプ場プロジェクトでは、アクチュエータのサイジングが不適切であると、緊急停止状態での動作が不安定になったり、過剰なトルク負荷が発生したりする可能性があります。

Athena シリーズは、要求の厳しい屋外環境向けのオプションの IP68 ソリューションを含む、中径および大径の水道パイプライン用途向けのギアボックスおよび電動アクチュエータ構成をサポートしています。

最新のポンプ ステーション システムでは、バルブの選択はトルクの安定性、サージ制御、メンテナンス要件、および長期的な動作信頼性と密接に関連しています。

中径および大径の水道パイプラインの場合、二重偏心バタフライ バルブは、シール性能、動作効率、ライフサイクル コストの間の実用的なバランスを提供します。

パイプライン システムの信頼できるソリューションをお探しの場合は、RKSfluid チームが専門的な技術アドバイスとカスタマイズされた製品ソリューションでプロジェクトをサポートする準備ができています。 詳細、技術的なご相談、お見積りなど、お気軽にお問い合わせください。

1. パイプライン プロジェクトのバルブ トルク データをリクエストします。
2. 大口径バタフライバルブ用のアクチュエータサイジングサポートを入手
3. ポンプ ステーションのバルブの選択について RKSfluid エンジニアと話し合う
