Por qué se prefieren las válvulas de mariposa de doble excentricidad en aplicaciones de estaciones de bombeo

Las estaciones de bombeo imponen exigencias operativas mucho mayores a los sistemas de válvulas que las tuberías de gravedad convencionales. Los ciclos frecuentes de arranque y parada, las fluctuaciones de presión y el control de flujo de gran diámetro requieren válvulas con un rendimiento de sellado estable y características operativas confiables.

Por esta razón, válvulas de mariposa doble excéntrica Se utilizan ampliamente en sistemas municipales de transmisión de agua, estaciones de bombeo de riego, sistemas de circulación de agua de refrigeración y tuberías de servicios industriales.

En comparación con las válvulas de mariposa concéntricas, el diseño doble excéntrico proporciona un par de operación más bajo, un menor desgaste del asiento y una mejor confiabilidad a largo plazo para aplicaciones de estaciones de bombeo de diámetro mediano y grande.

Menor par de operación para tuberías de gran diámetro

Uno de los principales desafíos en los sistemas de estaciones de bombeo es el par de operación, especialmente en tuberías DN800 y más grandes.

En muchas estaciones de bombeo municipales, los actuadores de gran tamaño o el funcionamiento inestable de la caja de cambios pueden aumentar los requisitos de mantenimiento y afectar el rendimiento de la válvula durante los ciclos de operación frecuentes.

Debido a que el disco se aleja del asiento de sellado durante la apertura, las válvulas de mariposa excéntricas dobles reducen la fricción innecesaria del asiento durante la operación. Esto ayuda a reducir el par operativo en comparación con los diseños concéntricos convencionales.

Para tuberías de transmisión de agua de gran diámetro, esto resulta particularmente importante al seleccionar:

• Cajas de engranajes helicoidales
• Actuadores electricos
• Sistemas de control remoto

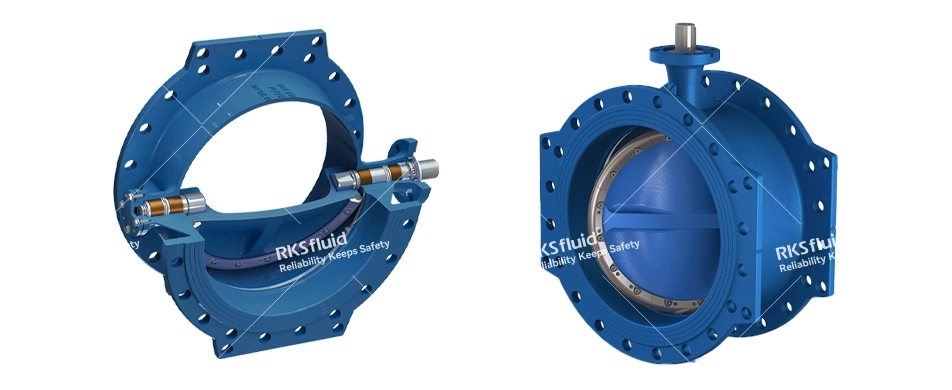

RKSfluid Las válvulas de mariposa de doble excéntrica serie Athena están disponibles desde DN150 a DN1800 y admiten configuraciones de montaje de actuador ISO 5211 para cajas de cambios y sistemas de automatización.

Para sistemas de mayor presión, también hay disponibles configuraciones PN40 personalizadas para aplicaciones seleccionadas.

Mejor confiabilidad en el funcionamiento frecuente de la bomba

Las estaciones de bombeo a menudo experimentan operaciones repetidas de válvulas durante:

• Arranque de la bomba
• Parada de bomba
• Equilibrio de flujo
• Aislamiento de emergencia

En estas condiciones, la fricción excesiva del asiento puede acelerar el desgaste del sellado en las válvulas de mariposa convencionales.

La estructura doble excéntrica minimiza el contacto continuo entre el disco y el asiento de sellado durante la operación, lo que ayuda a mejorar la vida útil del asiento y la estabilidad del sellado a largo plazo.

Esto es particularmente beneficioso para:

• Estaciones municipales de bombeo de agua
• Sistemas de riego
• Redes de circulación de agua de refrigeración.
• Salas de bombas de protección contra incendios

Rendimiento mejorado en condiciones de sobretensión

El golpe de ariete y el aumento de presión son riesgos comunes en los sistemas de bombeo de larga distancia.

Una velocidad de cierre inadecuada de la válvula o un control inestable del actuador pueden crear fluctuaciones repentinas de presión dentro de la tubería, especialmente en sistemas de transmisión de agua de gran diámetro.

En el diseño práctico de una estación de bombeo, la estabilidad del torque de la válvula y las características de cierre controlado son a menudo más importantes que el simple desempeño de cierre.

Las válvulas de mariposa de doble excéntrica se seleccionan comúnmente porque proporcionan:

• Operación de apertura y cierre más suave
• Reducción de la fricción del asiento durante el movimiento.
• Mejor compatibilidad con el control de la caja de cambios y del actuador
• Rendimiento más estable en funcionamiento de ciclo alto

Para grandes proyectos municipales de agua, estos factores afectan directamente la confiabilidad operativa a largo plazo.

Más práctico para sistemas de agua de gran diámetro

En comparación con las válvulas de compuerta, las válvulas de mariposa de doble excéntrica ofrecen varias ventajas prácticas para tuberías de estaciones de bombeo de diámetro mediano y grande:

• Dimensiones cara a cara más cortas
• Menor peso total
• Instalación más fácil
• Requisitos de espacio civil reducidos
• Menor carga del actuador

Ésta es una de las razones por las que se utilizan ampliamente en:

• Plantas de tratamiento de agua
• Sistemas de transmisión de agua cruda.
• Estaciones de bombeo de riego
• Sistemas de agua de refrigeración industriales
• Proyectos de infraestructura municipal

La Serie Athena está fabricada según normas EN 593 y EN1074-1/2, con conexiones de doble brida según EN1092.

Los materiales disponibles para el cuerpo y el disco incluyen: Hierro dúctil, EN-GJS-500-7, CF8, CF8M
Las opciones de sellado del asiento incluyen EPDM y NBR según la calidad del agua y las condiciones de funcionamiento.

La selección del actuador y la caja de cambios sigue siendo crítica

Para válvulas de mariposa DN1200 y mayores, el tamaño del actuador siempre debe evaluarse junto con:

• Condiciones de presión de la tubería
• Requisitos de velocidad de cierre
• Estrategia de protección contra sobretensiones
• Frecuencia de funcionamiento

En muchos proyectos de estaciones de bombeo, el tamaño inadecuado del actuador puede provocar un funcionamiento inestable o una carga de par excesiva durante condiciones de parada de emergencia.

La serie Athena admite configuraciones de caja de cambios y actuador eléctrico para aplicaciones de tuberías de agua de diámetro mediano y grande, incluidas soluciones IP68 opcionales para entornos exteriores exigentes.

En los sistemas modernos de estaciones de bombeo, la selección de válvulas está estrechamente relacionada con la estabilidad del par, el control de sobretensiones, los requisitos de mantenimiento y la confiabilidad operativa a largo plazo.

Para tuberías de agua de diámetro mediano y grande, las válvulas de mariposa de doble excéntrica proporcionan un equilibrio práctico entre el rendimiento del sellado, la eficiencia operativa y el costo del ciclo de vida.
