펌프장 응용 분야에서 이중 편심 버터플라이 밸브가 선호되는 이유

펌프 스테이션은 기존 중력 파이프라인보다 밸브 시스템에 대한 운영 요구사항이 훨씬 더 높습니다. 빈번한 시동 및 정지 주기, 압력 ​​변동 및 대구경 유량 제어에는 모두 안정적인 밀봉 성능과 신뢰할 수 있는 작동 특성을 갖춘 밸브가 필요합니다.

이런 이유로, 이중 편심 버터플라이 밸브 도시 송수 시스템, 관개 펌프장, 냉각수 순환 시스템 및 산업용 유틸리티 파이프라인에 널리 사용됩니다.

동심 버터플라이 밸브와 비교하여 이중 편심 설계는 중대형 직경의 펌프 스테이션 응용 분야에 대해 더 낮은 작동 토크, 시트 마모 감소 및 더 나은 장기 신뢰성을 제공합니다.

대구경 파이프라인의 낮은 작동 토크

펌프장 시스템의 주요 과제 중 하나는 특히 DN800 및 대형 파이프라인에서 작동 토크입니다.

많은 시립 펌프장에서 대형 액추에이터 또는 불안정한 기어박스 작동으로 인해 유지 관리 요구 사항이 늘어나고 빈번한 작동 주기 동안 밸브 성능에 영향을 미칠 수 있습니다.

디스크가 열리는 동안 밀봉 시트에서 멀어지기 때문에 이중 편심 버터플라이 밸브는 작동 중 불필요한 시트 마찰을 줄입니다. 이는 기존 동심 설계에 비해 작동 토크를 낮추는 데 도움이 됩니다.

직경이 큰 송수 파이프라인의 경우 다음을 선택할 때 이는 특히 중요합니다.

• 웜기어박스
• 전동 액추에이터
• 원격 제어 시스템

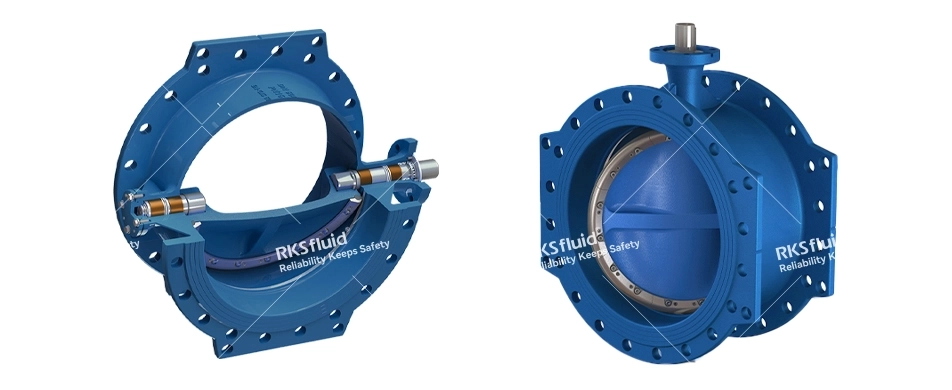

RKSfluid Athena 시리즈 이중 편심 버터플라이 밸브는 DN150부터 DN1800까지 제공되며 기어박스 및 자동화 시스템을 위한 ISO 5211 액추에이터 장착 구성을 지원합니다.

더 높은 압력 시스템의 경우 선택한 응용 분야에 맞게 맞춤형 PN40 구성도 사용할 수 있습니다.

빈번한 펌프 작동 시 향상된 신뢰성

펌프장에서는 다음과 같은 경우 밸브 작동이 반복되는 경우가 많습니다.

• 펌프 시동
• 펌프 정지
• 흐름 균형
• 비상격리

이러한 조건에서 과도한 시트 마찰로 인해 기존 버터플라이 밸브의 밀봉 마모가 가속화될 수 있습니다.

이중 편심 구조는 작동 중 디스크와 씰링 시트 사이의 지속적인 접촉을 최소화하여 시트 수명을 향상시키고 장기적인 씰링 안정성을 향상시킵니다.

이는 특히 다음과 같은 경우에 유용합니다.

• 시립 양수장
• 관개 시스템
• 냉각수 순환 네트워크
• 소방 펌프실

서지 조건에서 성능 향상

수격 현상과 서지 압력은 장거리 펌핑 시스템에서 흔히 발생하는 위험입니다.

밸브 닫힘 속도가 부적절하거나 액추에이터 제어가 불안정하면 특히 직경이 큰 송수 시스템에서 파이프라인 내부에 급격한 압력 변동이 발생할 수 있습니다.

실제 펌프 스테이션 설계에서는 밸브 토크 안정성과 제어된 폐쇄 특성이 단순한 차단 성능보다 더 중요한 경우가 많습니다.

이중 편심 버터플라이 밸브는 다음을 제공하기 때문에 일반적으로 선택됩니다.

• 보다 부드러운 개폐 작동
• 이동 중 시트 마찰 감소
• 기어박스 및 액추에이터 제어와의 호환성 향상
• 높은 주기의 작동에서 더욱 안정적인 성능

대규모 도시 수자원 프로젝트의 경우 이러한 요소는 장기적인 운영 신뢰성에 직접적인 영향을 미칩니다.

대구경 수자원 시스템에 더욱 실용적

게이트 밸브와 비교하여 이중 편심 버터플라이 밸브는 중대형 직경의 펌프 스테이션 파이프라인에 몇 가지 실질적인 이점을 제공합니다.

• 더 짧은 대면 치수
• 전체 무게 감소
• 더욱 쉬워진 설치
• 민간 공간 요구 사항 감소
• 낮은 액추에이터 부하

이것이 널리 사용되는 이유 중 하나입니다.

• 수처리 공장
• 원수 전달 시스템
• 관개 펌프장
• 산업용 냉각수 시스템
• 지방자치단체 인프라 프로젝트

Athena 시리즈는 EN 593 및 EN1074-1/2 표준에 따라 제조되었으며 EN1092에 따른 이중 플랜지 연결이 포함되어 있습니다.

사용 가능한 본체 및 디스크 재질은 다음과 같습니다:연성 철, EN-GJS-500-7, CF8, CF8M
시트 밀봉 옵션에는 수질 및 작동 조건에 따라 EPDM 및 NBR이 포함됩니다.

액추에이터 및 기어박스 선택이 여전히 중요

DN1200 및 대형 버터플라이 밸브의 경우 액추에이터 크기는 항상 다음과 함께 평가되어야 합니다.

• 파이프라인 압력 조건
• 폐쇄 속도 요구 사항
• 서지 보호 전략
• 작동 주파수

많은 펌프장 프로젝트에서 부적절한 액추에이터 크기는 비상 정지 조건에서 불안정한 작동이나 과도한 토크 부하로 이어질 수 있습니다.

Athena 시리즈는 까다로운 실외 환경을 위한 옵션 IP68 솔루션을 포함하여 중대형 직경의 송수관 응용 분야를 위한 기어박스 및 전기 액추에이터 구성을 지원합니다.

현대 펌프장 시스템에서 밸브 선택은 토크 안정성, 서지 제어, 유지 관리 요구 사항 및 장기적인 작동 신뢰성과 밀접한 관련이 있습니다.

중형 및 대형 직경 송수관의 경우 이중 편심 버터플라이 밸브는 밀봉 성능, 작동 효율성 및 수명주기 비용 간의 실질적인 균형을 제공합니다.
